阳离子聚丙烯酰胺生产工艺流程

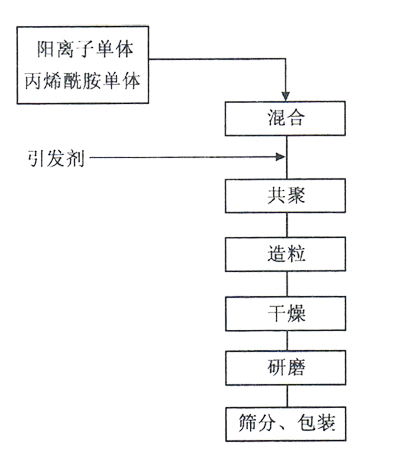

阳离子聚丙烯酰胺生产工艺流程如下图

　　阳离子单体的选择

　　共聚方法合成阳离子聚丙烯酰胺，是用一种阳离子单体与丙烯酰胺单体发生共聚合反应，从而在聚合产物中引入阳离子单元。使用水溶性好的含有烯键的季铵盐类化合物作为阳离子单体，所合成聚合物与某些该型方法所合成的聚合物相近，季铵盐单体主要有：二甲基氨基以及甲基丙烯酸酯、二丙烯基二甲基氯化铵、甲基丙烯酰氧乙基三甲基氨甲基硫酸酯、丙烯酸乙酯基三甲基氯化铵、(甲)丙烯酸-2-羟基丙酯基三甲基氯化铵、苯乙烯苄基三甲基氯化铵、二烯丙基二乙基氯化铵、

　　大量的实验表明阳离子单体主要选择二丙烯基二甲基氯化铵、丙烯酸乙酯基三甲基氯化铵、(甲)丙烯酸-2-羟基丙酯基三甲基氯化铵

　　单体配比

　　阳离子单体:丙烯酰胺5%-15%

　　单体总浓度：(阳离子单体+丙烯酰胺)/水：25%

　　聚合反应条件

　　反应温度：20℃ 反应PH值：7

　　技术操作方法

　　1、 按聚合配方称取稀酰胺水溶液、季铵盐单体、去离子水至混合容器中。

　　2、搅拌15分钟，以少量的浓盐酸溶液调节PH至预定值。

　　3、调温度至预定值后，将溶液转入已加有一定量偶氮引发剂的保温容器内的聚合袋中，装上温度记录仪。吹氮气30分钟，除氧。

　　4、按要求加入一定量的氧化剂、还原剂及其它助剂。停止吹氮气、封口。

　　5、反应4小时，取出聚合胶块，室温冷却。

　　6、将胶块剪成块后用料理机造粒。

　　7、放入60℃烘箱中干燥12小时。

　　8、研磨，过筛，装袋。

　　9、分析检验固含量、相对分子质量等指标。

本文链接：http://www.pamruye.com/article/83.html

转载声明：本站发布文章及版权归原作者所有，转载本站文章请注明文章来源！
